Le nostre sfere:

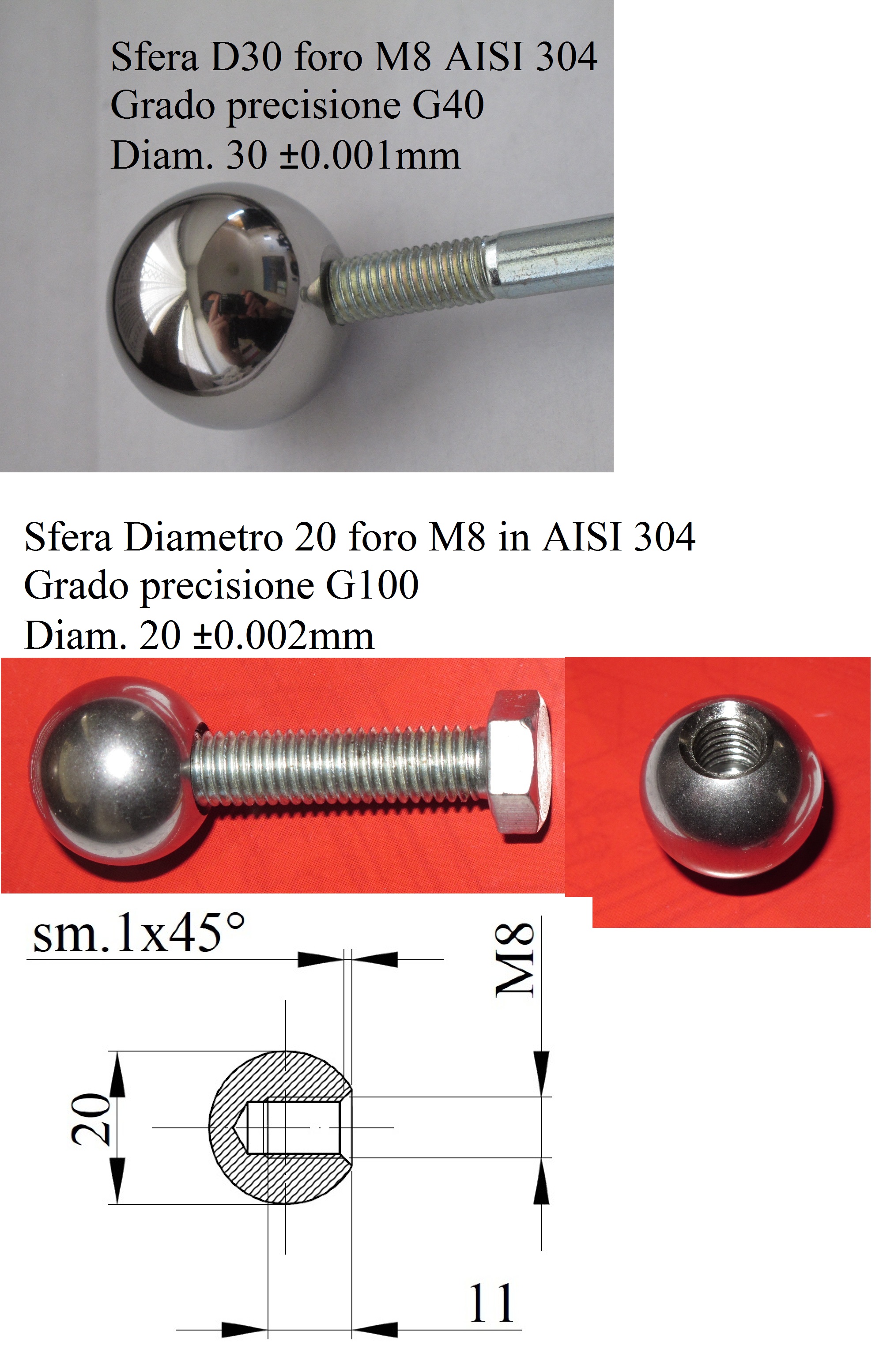

Sfere in acciaio INOX con foro filettato Δ torna su

Per impieghi dove è richiesta elevata resistenza alla corrosione, precisione o una bella finitura lucida, offriamo alla clientela le nostre sfere filettate in acciaio inossidabile.
Sono sempre disponibili in AISI 304, ma su ordinazione anche in AISI 316.
La caratteristica principale di questi acciai austenitici è che non possono essere temprati e non sono magnetici, quindi non vengono attratti dalle calamite.
Il loro maggior costo è ripagato da una miglior finitura superficiale e una maggior precisione dimensionale rispetto a sfere in ferro e cementate.

Diametri disponibili:
12.00mm con foro cieco M4 o M5
15.00mm con foro cieco M4 - M6
20.00mm con foro cieco M8 (Sfere standard per calibri di controllo)
25.00mm con foro cieco M8 - M10
30.00mm con foro cieco M8 - M12
40.00mm con foro cieco M8 - M12
Il principale impiego di queste sfere è quello di fare da azzeramento in calibri di controllo: per la sfera standard 20mm M8 garantiamo una tolleranza sul diametro ben al di sotto del centesimo di millimetro.
Queste sfere possono anche venire satinate con carta vetro finissima per avere l'effetto opaco ed evitare di avere problemi con strumenti laser che verrebbero disturbati da una finitura lucida.
Per conoscere lotti minimi, altri dettagli o se avete bisogno di altri diametri, contattateci.

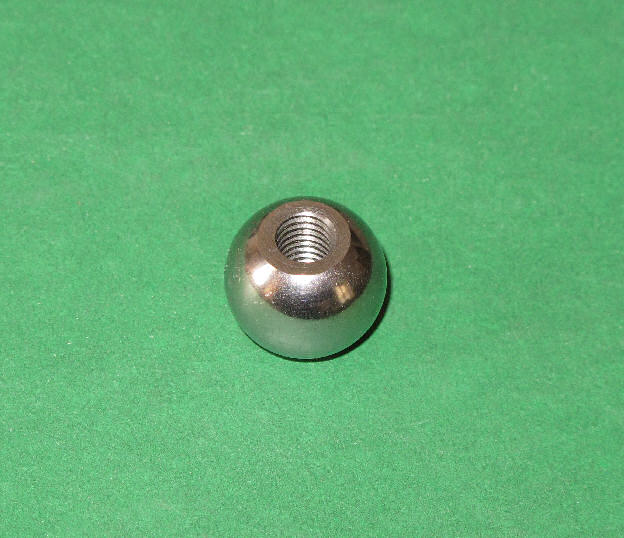

Sfere in ferro lavorate Δ torna su

Al cliente che non richiede durezza superficiale e che punta al massimo risparmio, possiamo fornire sfere in ferro forate.
Essendo questo materiale molto lavorabile, ci consente di realizzare fori filettati o non filettati sia ciechi che passanti.
Normalmente utilizziamo sfere in acciaio Aisi1010 allo stato ricotto, con grado di precisione G1000 o G2000 (norma ISO 3290) aventi tolleranza sul diametro nominale da ±25µm a ±50µm.
Diametri foro lavorabili: da 2,5mm in su.
Gamma filettature offerte: da M4 a M20.
Possibili anche lavorazioni per ottenere sia sedi di viti che forature multiple con più riprese.

Diametri sfera disponibili:
9/16” –- 14,29mm
5/8” – - 15,87mm
23/32” – - 18,25mm
20,00mm
7/8” – - 22,22mm
1” – - 25,4mm
1.1/8” – - 28,57mm
1.3/8” – - 34,92mm
1.9/16” – - 39,69mm
1.3/4” – - 44,45mm
2” – - 50,8mm

N.B.: i diametri in millimetri sono difficilmente reperibili
E' possibile lavorare sfere con diametri superiori previa verifica dell'esistenza in commercio. A causa dei costi e soprattutto del peso di una sfera piena oltre i 2", le sconsigliamo.
La sfera più richiesta ha diametro 20mm con foro cieco filettato M8 fino a centro sfera.
Lotto minimo ordinabile 10 sfere.
Ordinabili anche lotti di sfere con più diametri ed una sfera per diametro, nel limite del nostro minimo fatturabile

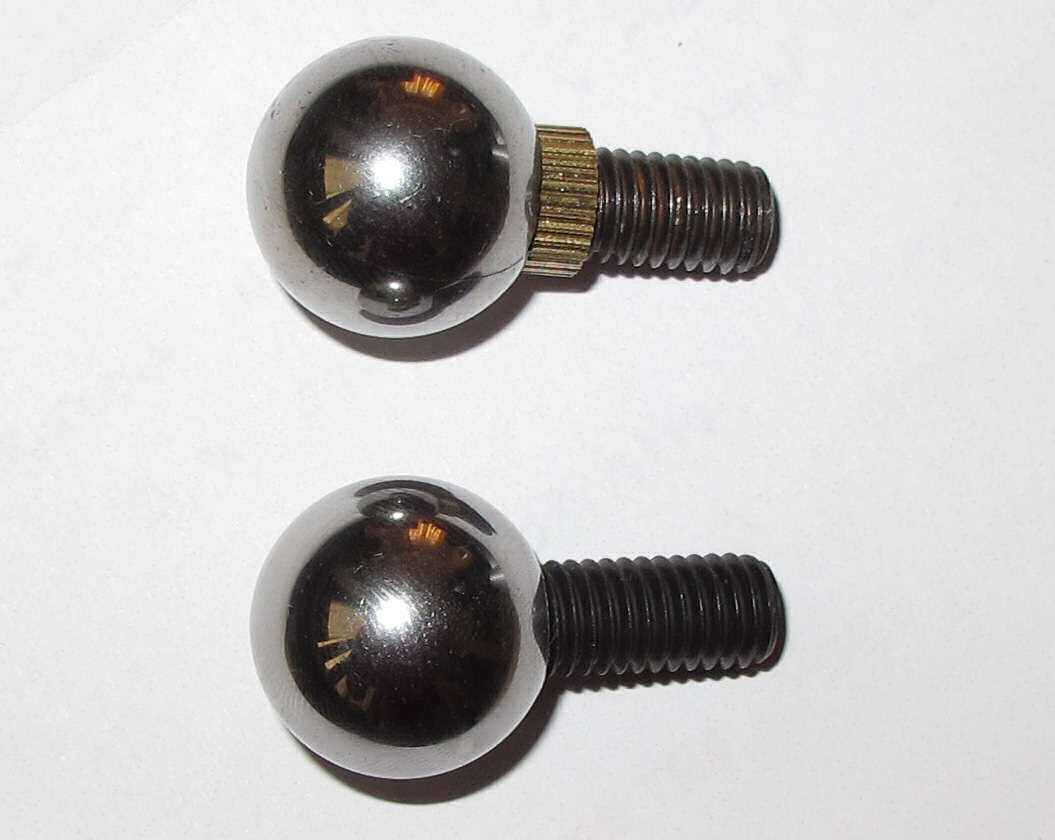

Sfere filettate di piccolo diametro Δ torna su
Oltre alle misure più grandi, siamo in grado di produrre sfere con diametri più piccoli:

Ø6.35mm (1/4") con foro cieco filettato M3
Ø7.94mm (5/16") con foro cieco filettato M4
Ø10.00mm con foro cieco filettato M4
Ø12.00mm con foro cieco filettato M4 o M5
Lotto minimo ordinabile: 25pz
E' possibile ordinarle anche con foro passante o non filettato.

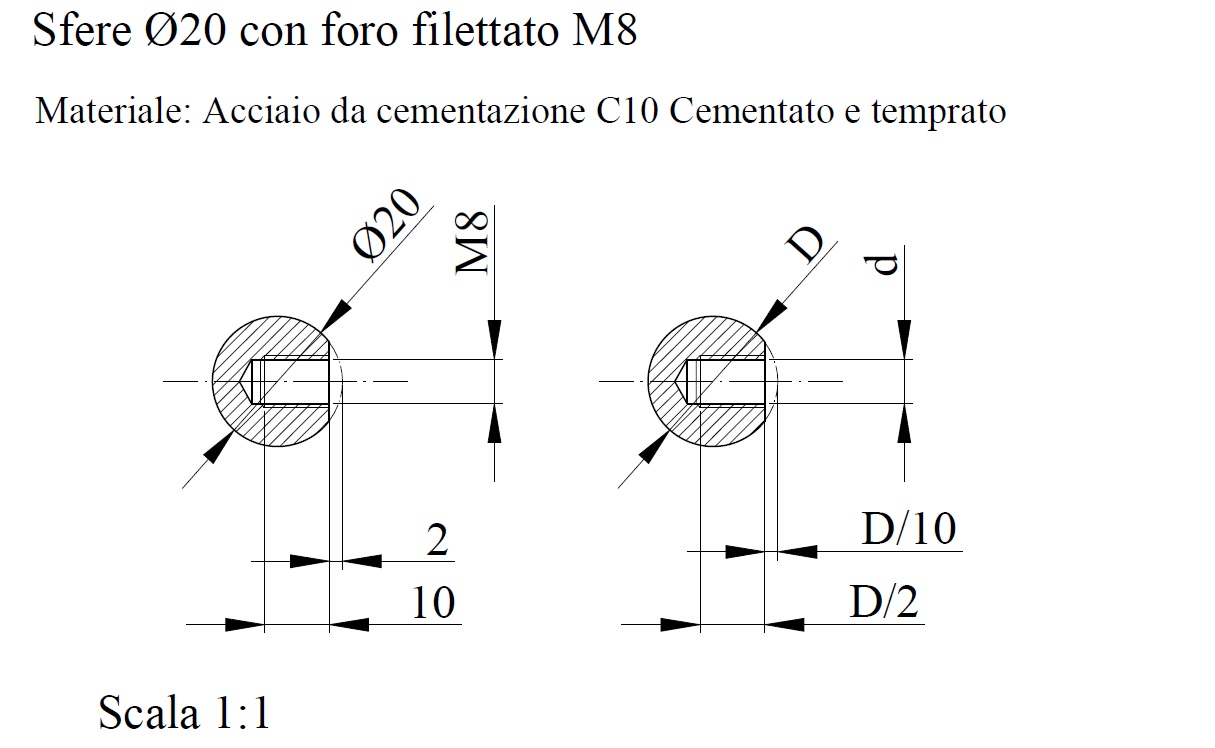

Sfere temprate in superficie con foro filettato Δ torna su
Questo tipo di sfera è realizzata in acciaio per cementazione Aisi1010:
È stata cementata, temprata e poi rettificata: presenta un grado di precisione G1000 (norma ISO 3290) che garantisce una tolleranza di ±25µm sul suo diametro nominale.

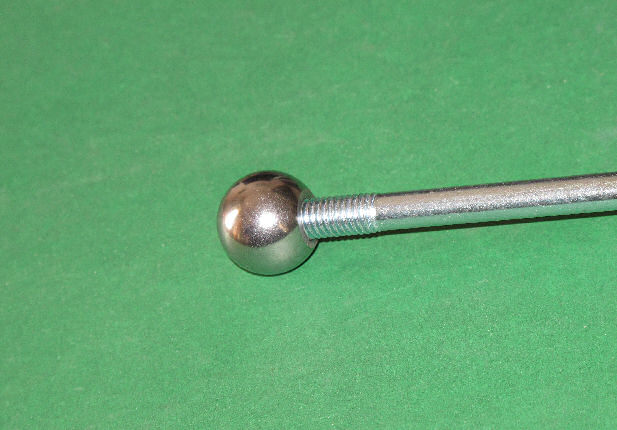

La presenza del filetto ne consente un solido fissaggio a perni filettati o estremità di alberi e puntoni.
Utilissima per giunti sferici, rivolta ai clienti che cercano buona precisione, resistenza all'usura ed elevata durezza superficiale senza sacrificare la resistenza meccanica.

La sfera più richiesta ha diametro 20mm con foro cieco filettato M8 fino a centro sfera.
Lotto minimo ordinabile 8 sfere.

Disponibili anche sfere:
Diametro 1” – (25,40mm) con foro cieco filettato M8
Diametro 30,00mm con foro cieco filettato M8

Ci riserviamo la possibilità di poter fornire sfere di diametro diverso previa verifica della disponibilità presso i nostri fornitori.
Non ci è possibile, su questo tipo di sfera, realizzare fori passanti.
Se richiesto, possiamo sempre praticare fori ciechi semplici non filettati con diametro da 3mm in su.
Non ci è possibile, causa attrezzature e macchinari, lavorare sfere cementate-temprate con diametro inferiore a 20mm.
Per soluzioni diverse, come diametri filettatura più grandi o più piccoli, contattateci.
